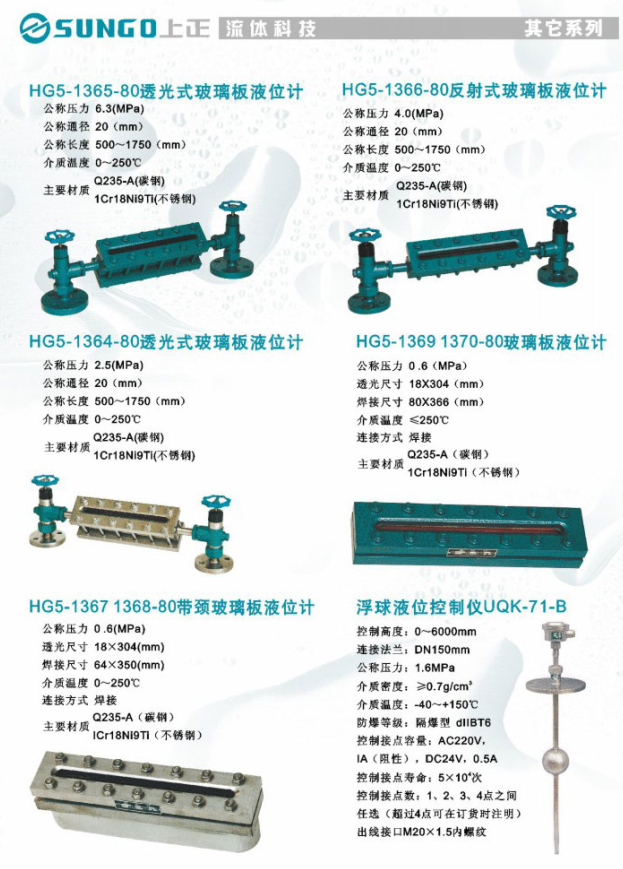

HG5-1366-80反射式玻璃板液位計

公稱壓力:4.0(Mpa)

公稱通徑:20(mm)

公稱長度:500~2000(mm)

介質溫度:0～250°

主要材質：Q235-A(碳鋼)

          Cr18Ni9Ti(不銹鋼)

其他玻璃板液位計產品

玻璃板液位計是依據國內一機部（JB）、化工部（HG）標準進行設計、生產、制造的一種直讀式液位儀表。該系列產品廣泛應用于石油、化工、電力、冶金、醫藥等領域，可直接對各種中、低壓密封容器或開口貯存罐內的液位和界位進行觀測。

二、玻璃板液位計工作原理

該產品主要由上閥門、下閥門、表體、玻璃板、蓋板、排污閥等幾大部分組成。液位計上的法蘭或螺紋與容器上對應的法蘭或螺紋相連接組成連通器，根據連通器原理和光的透、反射原理可直接觀測到容器中液體的液位或界位。

三、玻璃板液位計產品特點

1、設計精巧、生產工藝，測試設備齊全；

2、結構簡單，安裝、維修方便；

3、液位顯示清晰、直觀；

4、360°范圍內可任意調整可視方向(只限于中、低壓型)；

5、密封結構合理、無泄漏，耐高溫、高壓，使用安全可靠；

6、上、下閥門自帶快速切斷保護裝置，安全保護性能好；

7、自帶放空堵頭及排污閥，放空、排污方便。

8、產品類型多，有透射式、反射式、夾套型、防霜型、無盲區型、雙色型、寬液室型、照明型、高溫型、高壓型及高溫高壓型等可供選擇；

主要技術參數

1、壓力等級：≤42.0MPa

2、操作溫度：-196℃~450℃

3、標準中心距：500、800、1100、1400、1700mm（可根據用戶要求制作）

4、低壓型標準可視長：255、550、845、1140、1435mm（可根據用戶要求制作）

5、夾套壓力：≤1.0MPa

6、夾套接口：Rc1/4″內螺紋（可根據用戶要求制作）

7、上、下閥門自動封閉壓力：≥0.3MPa

8、連接法蘭標準：HG/T20592~20635-2009 DN20（法蘭標準、口徑、壓力及密封面型式可根據用戶要求制作）

9、螺紋連接型接口：G3/4″外螺紋

包裝：本公司包裝精良，采用木質結構箱包裝，保障運輸過程中不會對產品有任何影響。
