SZ系列電動執行器
【SZ系列電動執行器產品介紹】：
SZ產品系列電動執行器是本公司借簽國內我技術，并結合實際合用情況，進行精心設計和制造產品
該產品具有結構緊湊，外弄精巧美觀，體積小，重量輕，質量可靠，價格實惠，是一種高性能超值產品。
SZ系列電動執行機構采用了的數字技術，高度集成的模塊化，機電一體化設計，可直接接收計算機或儀表等輸出的4-20MA DC或1～5DC標準信號，實行對電動閥門的智能控制和定位。
●SZQ角行程（開關弄）
SZQ系列角行程電動執行器（開關型）主要技術參數為：關斷力矩（Nm）和全行程時間（S/90°）, 配用閥門為球閥，碟閥，旋塞閥等。
●SZQM角行程（調節型）
● SZJ多回轉（開關型）
SZJ系列多回轉電動執行器主要技術參數為：關斷力矩（Nm）和輸出軸轉速.配用閥門為閘閥，截止閥，隔膜閥等。
● SZJM多回轉（調節型）
SZJM系列直行程電動執行器由多回轉電動執行器和和之裝配成一體的直線推進裝置兩部分組成。主要技術參數為：關斷推力（KN）輸出軸直線運動速度（mm/min）和較大行程.
【SZ-20/40/60系列系列電動執行器外形尺寸圖】：

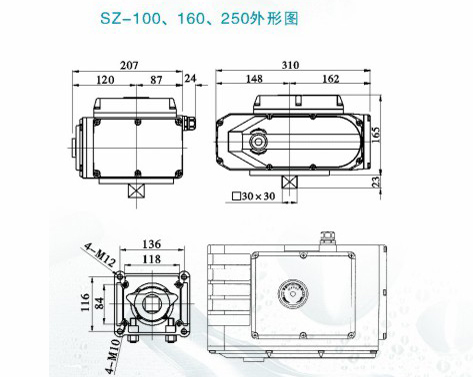

【SZ-100/160/250系列系列電動執行器外形尺寸圖】：

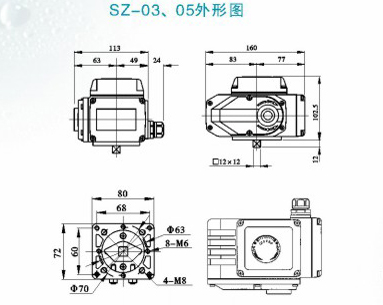

【SZ-03/05系列系列電動執行器外形尺寸圖】：
【SZ-10系列系列電動執行器外形尺寸圖】：
【SZ系列電動執行器技術參數】：
|
參數 |
SZJ-02 |
SZJ-05 |
SZJ-10 |
|
輸出力矩 |
20Nm |
50Nm |
100Nm |
|
輸出轉速YPM |
15 |
4 |
2 |
|
轉數 |
50 |
||
|
電機功率 |
25W |
||
|
電 源 |
AC110V AC220V AC380V |
||
|
整機重量 |
3.0KG |
||
|
絕緣電阻 |
100M/500V DC |
||
|
耐壓等級 |
1500VAC/分鐘 |
||
|
防護等級 |
IP68 |
||
|
安裝方位 |
360 ° 任意角度 |
||
|
環境溫度 |
-30 °C~+60°C |
||
|
電氣接口 |
G1/2防水電纜接頭，電源線，信號線各一個 |
||
|
參數 |
SZJM-02 |
SZJM-05 |
SZJM-10 |
|
額定推力 |
10KN |
22KN |
44KN |
|
輸出轉速YPM |
15 |
4 |
2 |
|
電機功率 |
25W |
||
|
整機重量 |
3KG |
||
|
電 源 |
AC110V AC220V |
||
|
輸入信號 |
4~20mA AC 1~5V DC |
||
|
輸出信號 |
4~20mA AC |
||
|
基本誤差 |
不超過±0.5% |
||
|
回 差 |
小于0.3% |
||
|
死 區 |
0.1%～1.6% 可調 |
||
|
阻尼特性 |
0次 |
||
|
機構重復性誤差 |
0% |
||
|
絕緣電阻 |
100M/500V DC |
||
|
防護等級 |
IP68 |
||
|
安裝方位 |
360 °C任意角度 |
||
|
環境溫度 |
-30 °C~+60°C |
||
|
參數 |
SZQ-03 |
SZQ-05 |
SZQ-10 |
SZQ-20 |
SZQ-40 |
SZQ-60 |
SZQ-100 |
SZQ-160 |
SZQ-250 |
|
輸出力矩 |
30NM |
50NM |
100NM |
200Nm |
400Nm |
600Nm |
1000Nm |
1600Nm |
2500Nm |
|
動作時間 |
10s |
20s/60s |
15s/30s |
60s |
30s/60s |
45s |
50s |
48s |
75s |
|
回轉角度 |
0~360° |
0~360° |
0~90° |
0~90° |
0~90° |
0~90° |
0~90° |
0~90° |
0~90° |
|
電機功率 |
10W/F |
10W/F |
25W/F |
40W/F |
90W/F |
90W/F |
120W/F |
140W/F |
140W/F |
|
整機重量 |
2Kg |
2Kg |
3Kg |
8Kg |
8.5Kg |
9Kg |
17Kg |
17.5Kg |
18Kg |
|
電 源
|
AC110V, AC220V, 380V, DC12V, DC24V |
||||||||
|
絕緣電阻 |
100ΏM/500V DC |
||||||||
|
耐壓等級
|
1500VAC 1分鐘 |
||||||||
|
防護等級 |
IP68 |
||||||||
|
安裝方位 |
360°任意角度 |
||||||||
|
環境溫度 |
-30°C~+60°C |
||||||||
|
電氣接口 |
G1/2防水纜接頭，電源線，信號線各一個 |
||||||||
|
選裝功能 |
力矩裝置，除濕加熱器，不銹鋼支架，聯軸器 |
||||||||
【SZ系列電動執行器與閥門選配表】：
|
型 號 |
力 矩 |
球閥口徑(軟) |
碟閥口徑(軟) |
|
SZQ-05 |
50N*M |
DN15-40 |
DN32-80 |
|
SZQ-10 |
100N*M |
DN50-65 |
DN50-125 |
|
SZQ-20 |
250N*M |
DN65-80 |
DN150-200 |
|
SZQ-40 |
400N*M |
DN80-100 |
DN200-250 |
|
SZQ-60 |
600N*M |
DN100-125 |
DN250-300 |
|
SZQ-100 |
1000N*M |
DN125-150 |
DN300-350 |
|
SZQ-160 |
1600N*M |
DN150-250 |
DN400-500 |
|
SZQ-250 |
2500N*M |
DN250-300 |
DN500-700 |

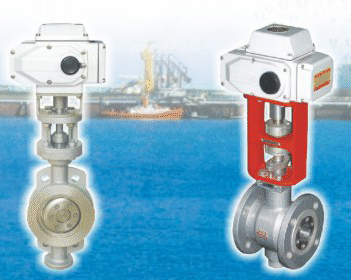

【SZ-20/40/60系列電動執行器應用例】：
